Монтаж металочерепиці

Фіксує листи металочерепиці на торцях покрівельних скатів. Захищає конструкцію від вітру і атмосферних опадів.

Планка ендови верхня

Декоративний елемент, що закриває стик між скатами на внутрішніх кутах покрівлі.

Планка ендови нижня

Забезпечує відведення атмосферних опадів на стику суміжних скатів.

Cнігозатримувач

Перешкоджає неконтрольованому сходу снігового покриву з покрівельних скатів. Захищає від снігового навантаження ринви, а також прилеглу до будинку територію.

Коньок

Закриває стик суміжних скатів покрівлі, перешкоджаючи потраплянню атмосферних опадів в підпокрівельний простір.

Заглушка

Монтується в торцевій частині конька.

Лобова планка

Захищає лобову дошку і інші дерев'яні елементи кроквяної системи, розташовані в нижній частині карнизних звисів, від негативного впливу вологи.

Планка примикання

Встановлюється на стиках покрівельних скатів з вертикальними конструкціями (стінами, димоходами).

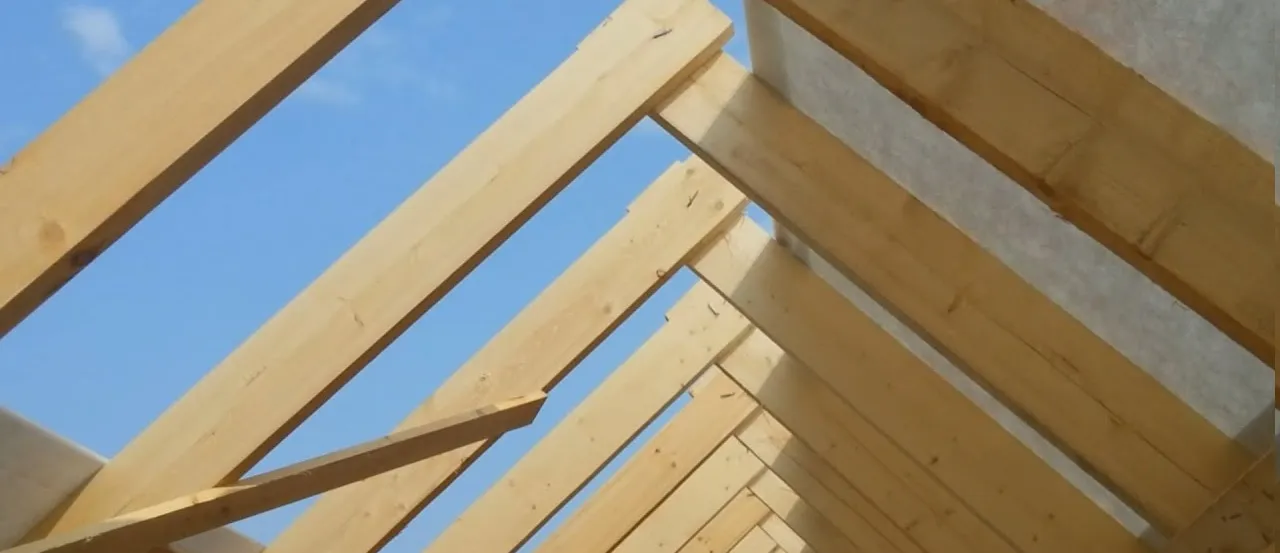

Монтаж кроквяної системи

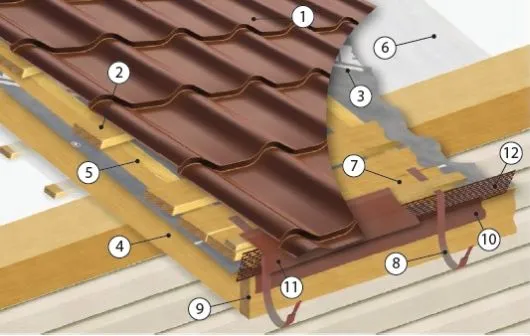

Монтаж металочерепиці починається ще на етапі пристрої обрешітки. Важливо спочатку закріпити дошки обрешітки на потрібній відстані. А саме, відстань між першою і другою дошкою дорівнює 300 мм, далі 350 мм, 350 мм — це відстань від одного вигину лист наступного. Професійною мовою відстань називається тайл.

У місці виходу димоходу, в розжолобку, біля вікон потрібно робити суцільну обрешітку.

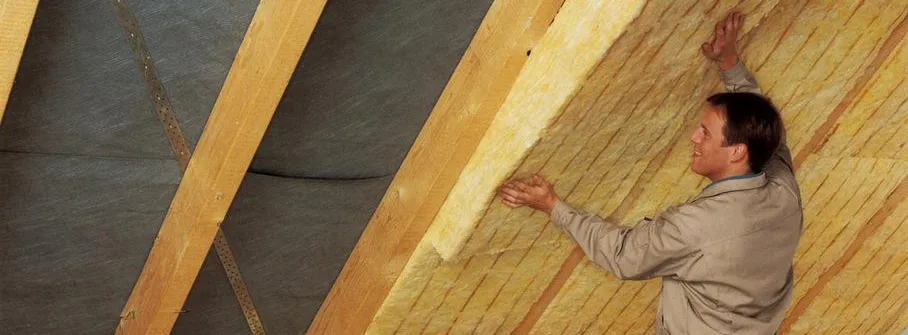

Монтаж теплоізоляції

Утеплювач укладається між елементами кроквяної системи. Щоб він краще тримався, його потрібно нарізати з невеликим запасом по ширині (1-1,5 см). Монтаж повинен бути організований таким чином, щоб повністю виключити ймовірність потрапляння вологи в шар теплоізоляції.

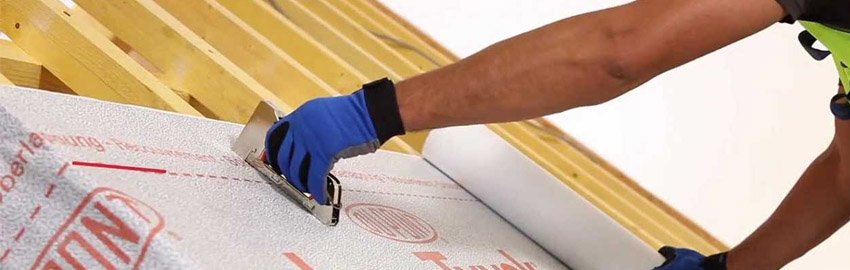

Монтаж паро- гідроізоляційних плівок і мембран

Ізоляційні матеріали укладаються по обидва боки кроквяної конструкції: зовні - гідроізоляція, зсередини - пароізоляція. Укладання проводиться горизонтально, від низу до верху, з нахлестом 15-20 см.

Стандартна гідроізоляція монтується з 2 вентиляційними зазорами 3-5 см:

• між плівкою і теплоізоляційним шаром;
• між плівкою і покрівельним покриттям.

При монтажі пароізоляції необхідний зазор між плівкою і внутрішнім облицюванням. Лінії нахлеста суміжних рядів плівки заклеюються герметизирующей стрічкою.

Порада. Плівка розстеляється паралельно торця, якщо ухил даху більше 25 °. І паралельно конька, якщо менше. При цьому потрібно витримати провис 1–2 см. По краю кроквяної ноги.

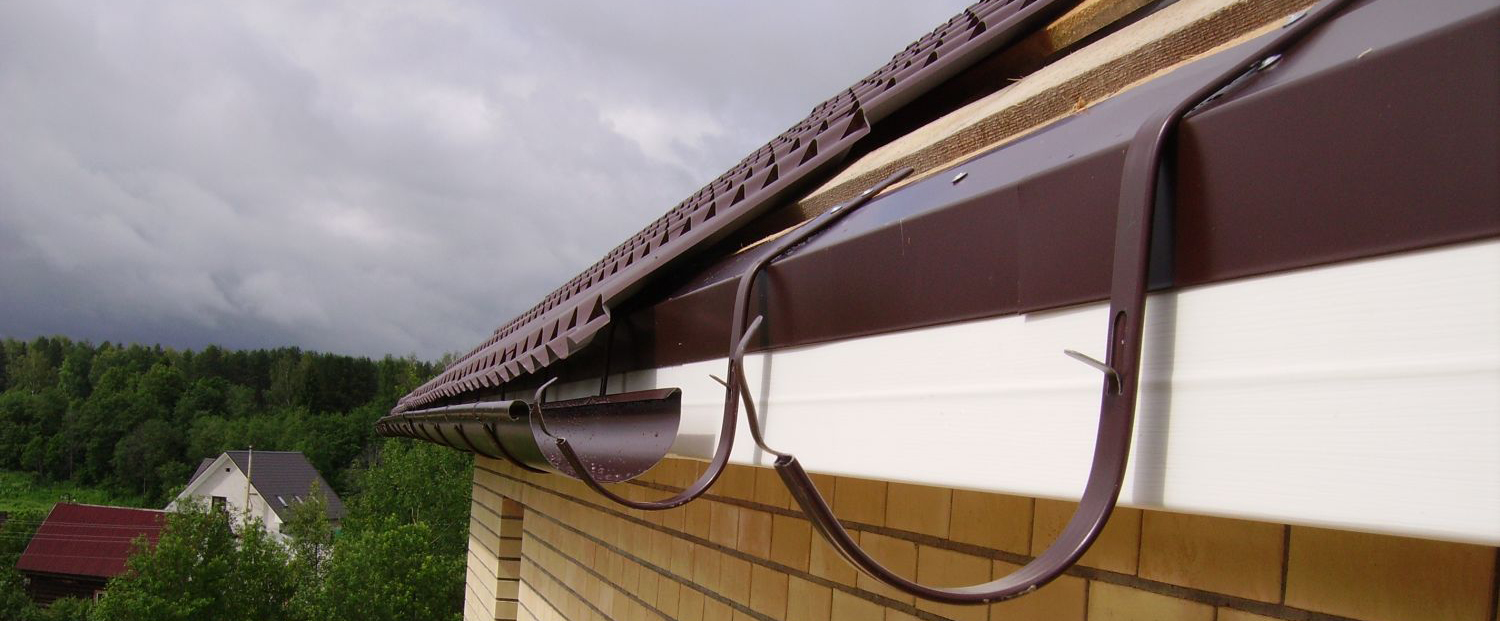

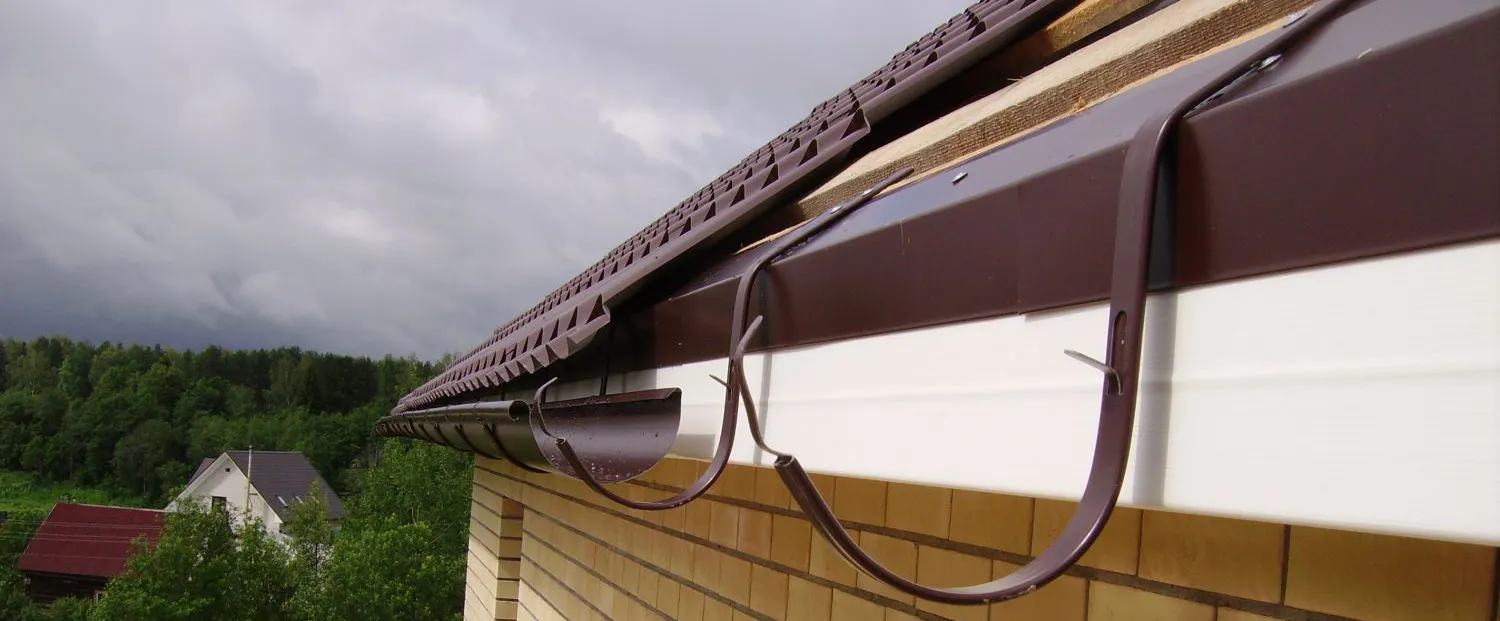

Установка кронштейнів водостічної системи

Кронштейни, призначений для фіксації ринви водостоку, монтуються таким чином, щоб забезпечити невеликий ухил конструкції в сторону водостічних труб. Параметри вертикального зсуву визначаються за формулою: h = 0,005 х L (L - відстань між крайніми гаками). Попередньо кронштейни нумеруються і розмічаються з урахуванням зазначеного зсуву. Правильний монтаж довгих кронштейнів можливий тільки до укладання покрівельного покриття. Конструкція коротких кронштейнів дозволяє закріпити їх на лобовій дошці на будь-якій стадії покрівельних робіт.

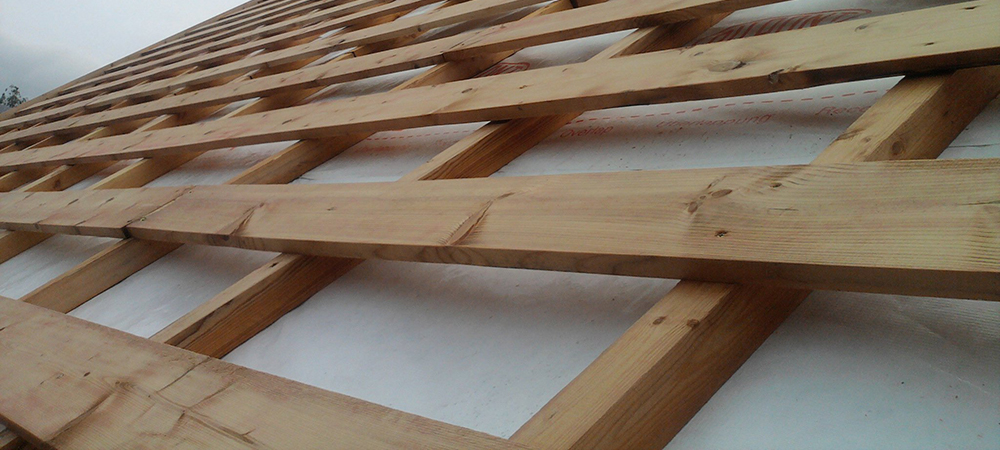

Монтаж контробрешетування

Контробрешетка потрібна, щоб забезпечити вентиляційний зазор між плівкою і листом металочерепиці. В іншому випадку, в місці примикання плівки до металу, вона швидко втратить свої властивості.

Для монтажу використовується рейка перетином 30 мм і довжиною 135 см.

Нюанс. При використанні супердифузійної мембрани з високою проникною здатністю контробрешетка не потрібна.

Монтаж обрешітки

Решетування зазвичай виготовляється з дерев'яних дощок і брусків. Попередньо їх необхідно висушити і обробити волого та біозахистом.

У нижній частині карнизного звісу монтується капельник, призначений для відведення води і конденсату в водостічний жолоб.

Перша дошка обрешітки повинна бути товстіша за інші (до стандартної товщині додається висота хвилі металочерепиці). Рекомендована відстань між нижнім краєм першої дошки і серединою другої - 30 см, від центру до центру інших елементів обрешітки - 35 см.

Поруч з коньком, в зоні ендови, в місцях установки сніготримачів, по периметру мансардних вікон, димарів монтується суцільна обрешетка.

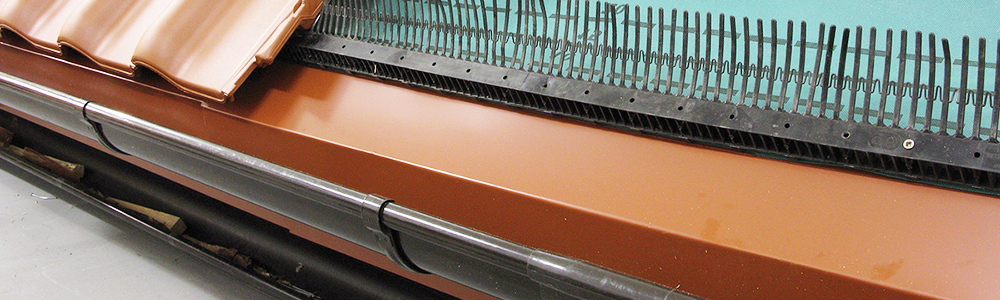

Встановлення карнізних планок

Карнізна планка захищає лобову дошку і від вологи і забруднення. За допомогою саморізів до торців контррейок і першої дошки обрешітки кріпиться вентиляційна стрічка.

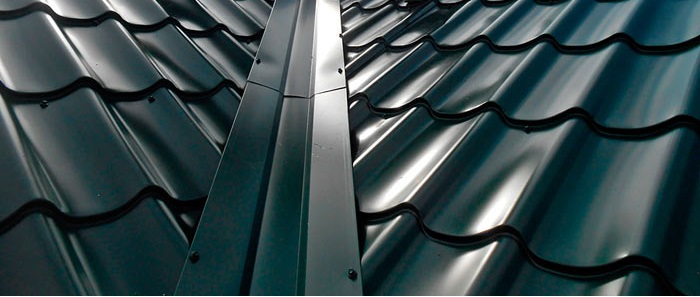

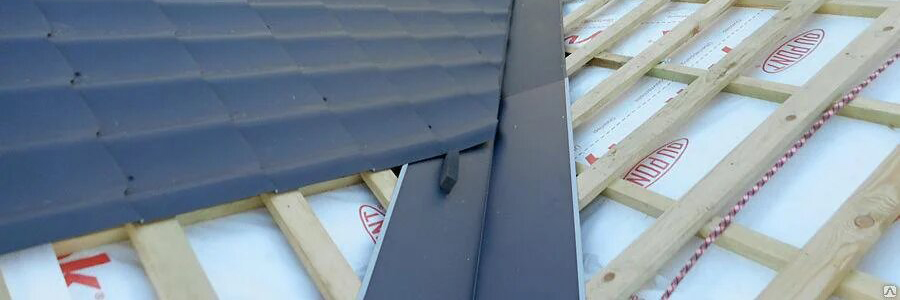

Монтаж планок нижньої єндови

Стики суміжних скатів відчувають підвищене навантаження. Тому в зоні ендови встановлюють суцільну обрешетку і монтують спеціальний ущільнювач. Планки ендови монтуються знизу вгору (починаючи від карнизної планки) з нахлестом 30 см.

Нюанс. Краще встановлювати нижню ендову не на саморізи, а на кляймера. Так вона збереже цілісність, що знизить ймовірність затікання. Кляймер можна зробити самостійно з обрізка металу.

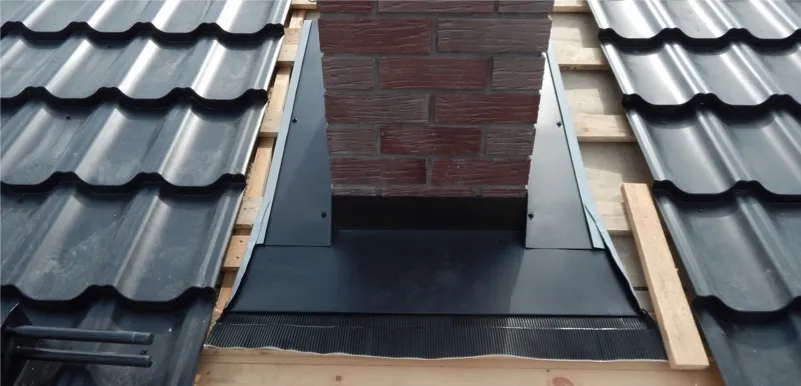

Монтаж обвода по периметру димоходу

Гідроізоляційна плівка виводиться на поверхню труби (нахлест не менше 5 см) і закріплюється за допомогою самоклеючої стрічки. Потім по периметру димоходу монтуються планки примикання, які вставляються верхньою стороною в штроби, зроблені у зовнішній стінці труби (рекомендована глибина - 1,5 см). Після цього робиться водовідведення (в найближчу планку жолоба або до карнизного звису).

Нюанс. Заводить планку примикання в шов кладки заборонено, це може порушити цілісність стіни. І тоді виготовлення надійної конструкції в вузлі примикання перетвориться у шкідництво.

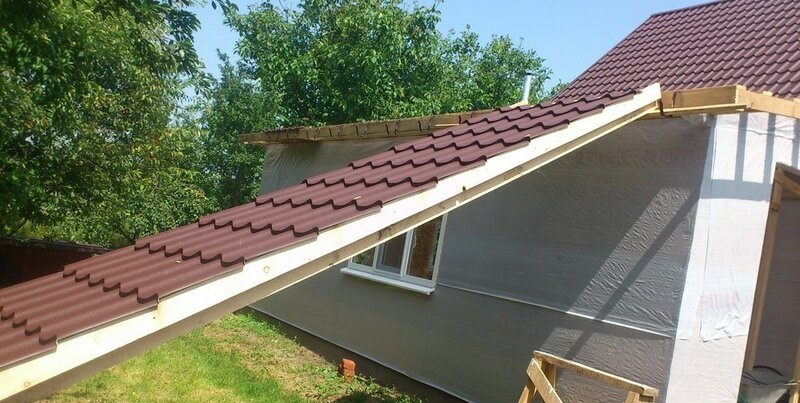

Підйом листів

Перед монтажем металочерепиці, з дерев'яних дощок і брусків монтується підйомна конструкція, на якій закріплюються листи. Після цього металочерепиця разом з конструкцією акуратно піднімається на дах. В процесі підйому персонал обов'язково повинен використовувати страхувальний обладнання.

Монтаж: інструкція

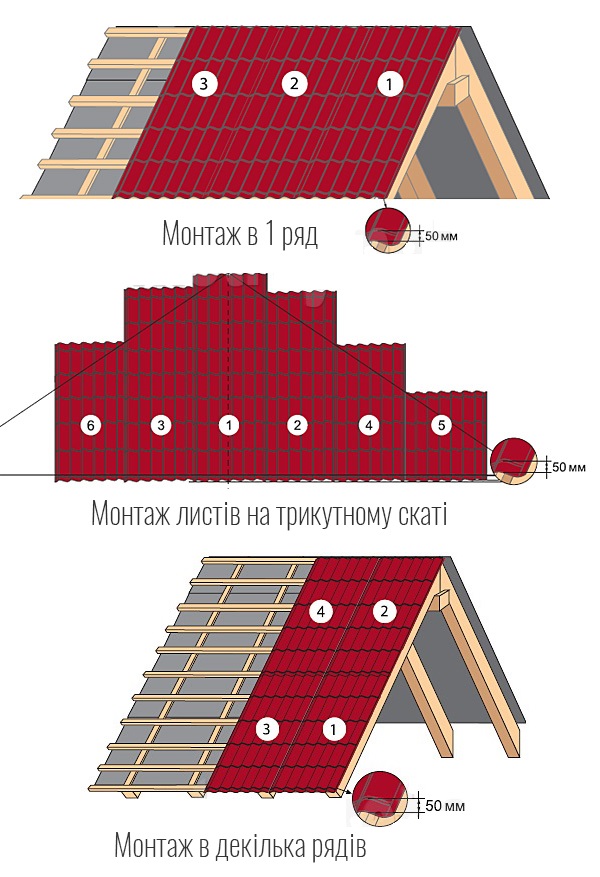

Монтаж металочерепиці ведеться справа наліво, так, щоб кожний наступний лист накривав канавку для стоку води на попередньому.

Нижній ряд листів потрібно змонтувати так, щоб лист звисав за край кроквяної системи на 50 мм. (Саме тому відстань між першою і другою дошкою обрешітки має становити 300 мм, а не 350). Це потрібно для забезпечення вентиляції і зручності стоку води.

Технологія укладання металочерепиці передбачає вирівнювання першого аркуша по торцю ската і карнизу. Якщо все правильно, лист кріпиться зверху за допомогою одного шурупа. Другий лист встановлюється з такими ж вимогами і скріплюється з першим листом. Після того, як вирівняні всі ряди по карнизного звису листи кріпляться грунтовно до обрешітки.

Поради:

1. Під час виконання робіт по покрівлі потрібно акуратно пересуватися, щоб не подряпати захисне покриття і не прогнути металочерепицю. Тому краще взути взуття на м’якій підошві і ступати тільки в низ хвилі.

2. Якщо в процесі монтажу вам знадобиться розрізати лист, місце зрізу краще зафарбувати спеціальною фарбою.

3. Після монтажу листа потрібно зняти з нього захисну плівку (якщо така є). Під впливом ультрафіолету вона розкришиться, і буде мати непривабливий вигляд. Крім того, її буде набагато складніше зняти.

Укладання проводиться знизу вгору. Нижній край аркушів виноситься на 5 см за карниз і ретельно вирівнюється по всій довжині ската.

Нюанс. Листи краще не монтувати при сильному вітрі. Незакріплені листи можуть прогнутися.

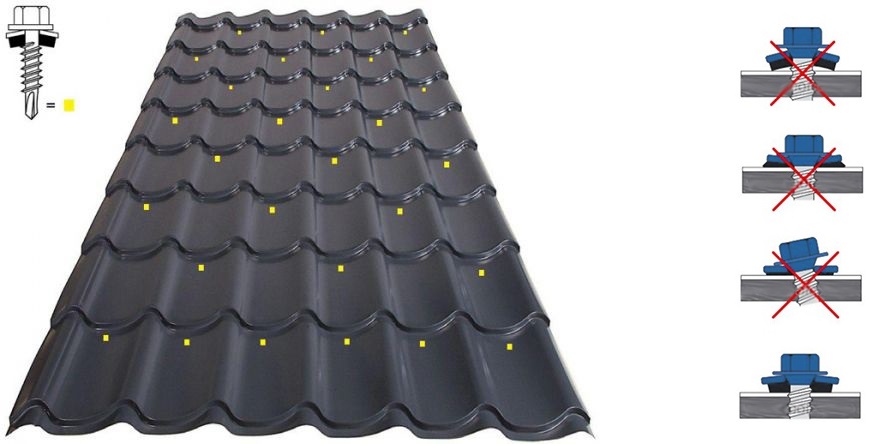

Загальні правила кріплення саморізів:

• Листи кріпляться в прогини хвиль в місцях щільного прилягання до дощок обрешітки.
• До першої дошки обрешітки металочерепиця прикріплюється через хвилю, над сходинкою.
• До іншим дошкам листи прикріплюються під сходами (як можна ближче до них).
• По краях скатів (у фронтонів) саморізами фіксується кожна сходинка.

Нюанс. По довжині саморіз кріпиться в кожену хвилю.

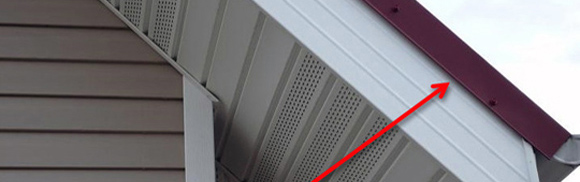

Монтаж вітрової планки

Вітрової планки монтуються знизу вгору з нахлестом 10 см (рекомендований крок між саморізами - 40-55 см).

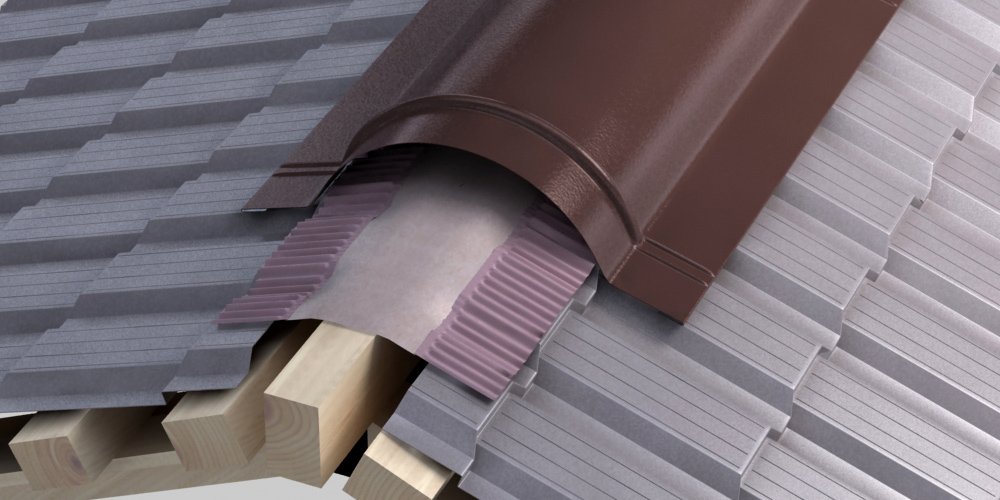

Монтаж коньок

Планка конька фіксується через хвилю спеціальними коньковим саморізами (мають велику довжину в порівнянні зі стандартними). Попередньо по всьому конька монтується самоклеюча вентиляційна стрічка. На торцях встановлюються заглушки.

Монтаж верхньої єндови

Залежно від конструкції даху встановлюється верхня єндова. При її кріплення намагаються закручувати шурупи так, щоб вони не потрапляли на нижні саморізи. Якщо використовувалися кляймера, то це вимога опускається.

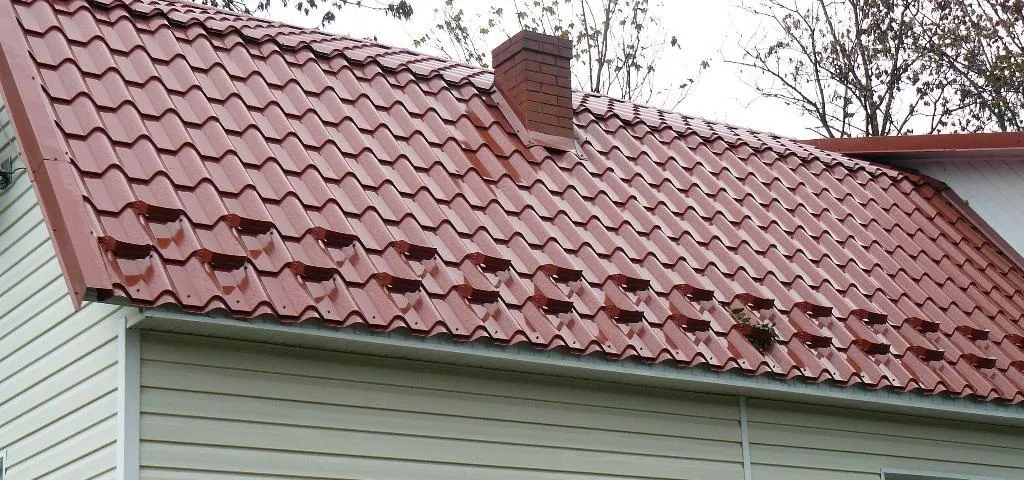

Монтаж сніготримачів

В останню чергу на лист металочерепиці встановлюємо планки сніготримачів. Вони просто необхідні, якщо металочерепиця покрита поліестером.
